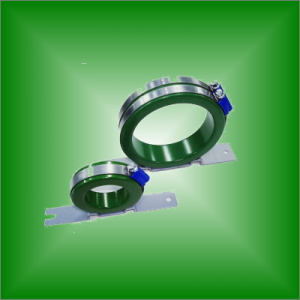

EMCノイズ対策部品RJ
インバータ機器のノイズ対策部品として最適です
電源ライン線を巻付けたり並列使用することで最適値のインダクタンスに調整可能です。
・AMラジオなど数百KHz周波数帯に効果的
・取付板により、設置が容易
・並列使用により多段構成可能
※■用途
・インバータ機器
仕様規格書 Specifications
・ご使用状況に応じてお選びください。
インピーダンス周波数特性及びメカニカルデータが必要な場合は、pdfファイルをダウンロードしてください。
| 製品名 | Reactor Core | ||||
| 部品名 | RJ8025 | RJ8035 | RJ8065 | RJ8095 | |
| 材質 | Ferrite Core | ||||
| インダクタンス（注1） | 7.4±3μH | 8.9±3μH | 5.6±3μH | 6.1±3μH | |
| インダクタンス特性 | Download | Download | Download | Download | |
| インピーダンス特性 | Download | Download | Download | Download | |
| メカニカルデータ | Download | Download | Download | Download | |
| 動作周囲温度 | －20 ～ ＋50℃ | ||||
| 動作周囲湿度 | 30％ ～ 90％RH(No Dewdrop) | ||||
| 保存周囲温度 | －25 ～ ＋85℃ | ||||
| 保存周囲湿度 | 10％ ～ 95％RH(No Dewdrop) | ||||
| 注1．Agilent 4263B LCR METER 25℃, Frequency 10KHz/1V, 1turn |
|||||
インピーダンスとテクニカルデータ
・特性データ（イメージ）をクリックすると拡大してご覧いただけます。
PDFファイルで必要な場合は、上の仕様規格書内の表からダウンロードしてください。

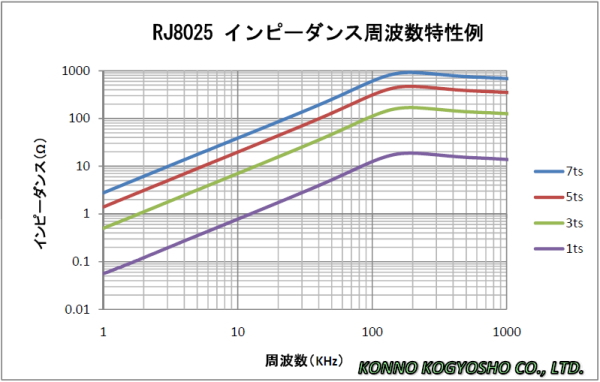

 ・RJ8025インピーダンス特性 |
 ・RJ8035インピーダンス特性 |
 ・RJ8065インピーダンス特性 |
 ・RJ8095インピーダンス特性 |
 ・RJ8025テクニカルデータ |
 ・RJ8035テクニカルデータ |
 ・RJ8065テクニカルデータ |

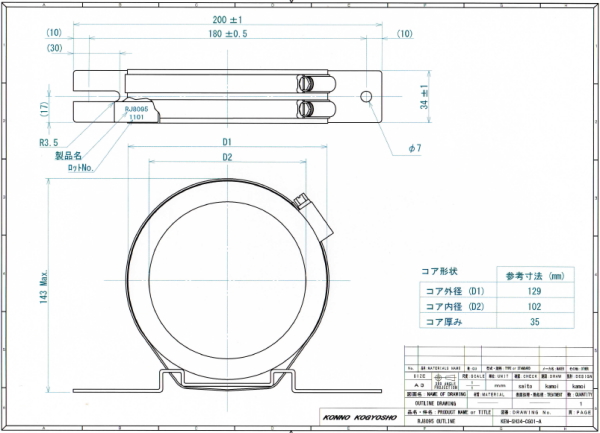

 ・RJ8095テクニカルデータ |
