自動はんだ付装置Smart Shot

軽さ、利便性、信頼性を追求したヘッドを使用

スマートショットイメージ

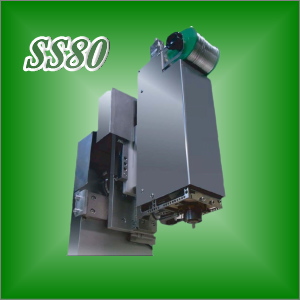

特徴-1 わずか2Kgの軽量ヘッド
2Kgの軽量ヘッドだから、小型ロボットへの搭載が可能です。

特徴-2 特殊セラミックのスリーブ(コテ)
特殊セラミックを使用したスリーブ(コテ)は、はんだによる喰われが起こりません。
磨耗が少ないためスリーブが長寿命です。

特徴-3 機構部とヒーター部の一体化
同軸設計なのでワークへの干渉を防ぎ、はんだをスリーブ内で溶解することでフラックスやはんだボールの飛散を防止します。


スリーブ内ではんだを溶融

サンプルメージ

はんだ付けの動作

サンプルメージ

各種ニーズに対応 はんだ付例

サンプルメージ

はんだ付け動画

再生

サンプルをお預かりして、弊社ではんだ付実験を行なうことも可能です。
実験ご希望の方は、お問合せフォーム、電話でお申込みください。

※はんだ付け作業を請け負います。
弊社 自動はんだ付け装置(スマートショット)を使い、はんだ付けが可能な量産案件等あればお問合せください。






装置の寸法図

サンプルメージ
 外形寸法(W×H×D)  図面参照
 重量  約60Kg
 稼働範囲(X×Y)  200mm×200mm
 ロボット最高速度  300mm/秒(XY軸)、250mm/秒(Z軸)
 ロボット繰り返し精度  ±0.02mm(XYZ軸)
 使用温度範囲  0~40℃
 湿度  20~95%(結露の無い場合)
 供給エアー  0.4~0.6MP(ドライエアー)

詳細については、下記からパンフレットをダウンロードしてご確認ください
